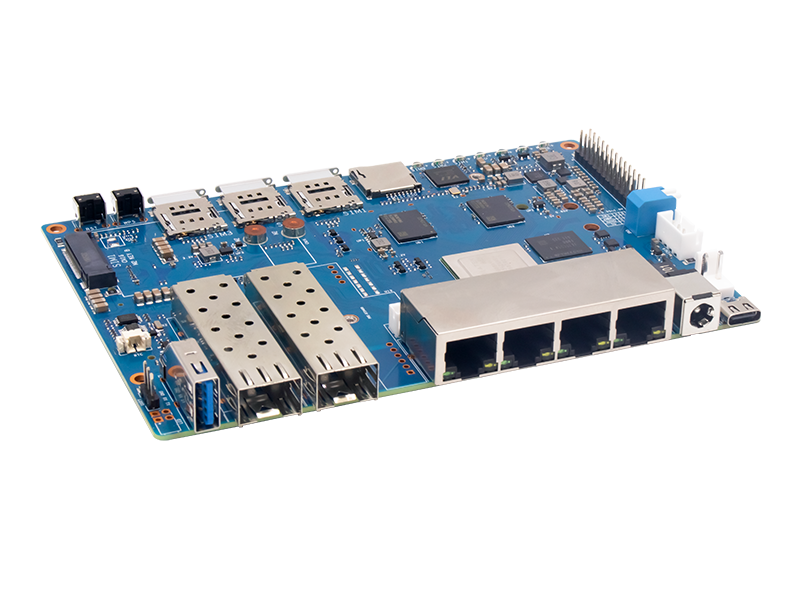

BPI-R4介紹
BPI-R4路由器板采用聯發科MT7988A (Filogic 880)四核ARM Corex-A73方案設計，板載4GB DDR4內存,8GB eMMC存儲,128MB SPI-NAND閃存，還具有2個10Gbe SFP光電口, 4x Gbe千兆網口，帶USB3.2端口，M.2接口支持4G/5G/NVME SSD.2x miniPCIe插槽，帶有PCIe3.0 2lane接口，支持Wi-Fi 7網卡(Network interface Card)。它是一個非常高性能的開源路由器開發板。
聯發科(MediaTek) MT7988(Filogic 880)芯片介紹
聯發科Filogic 880,36Gbps Wi-Fi 7接入點/路由器/網關平臺,提供最快和最可靠的網絡(luò )連接體驗.
聯發科Filogic 880強大的四核 CPU 和 MediaTek 網絡(luò )處理器 (NPU)：Filogic 880 的嵌入式 CPU 具有四核 Arm Cortex-A73，具有大型內部緩存和高達 1.8GHz 的速度，可提供接近 30K DMIPS 的同類領先性能。通過 NPU 卸載網絡(luò )任務，設備制造商可以免費使用 CPE 來提供操作系統定制、內置服務和應用程序以擴展功能，這些功能現在是旗艦路由器/AP 設備的常規功能。
聯發科設計的片內網絡(luò )處理單元 (NPU) 為 VLAN / PPTP / L2TP / GRE 提供硬件 QoS 加速和隧道卸載引擎。它超越了其他產品，可以同時使用 Wi-Fi 和以太網連接，確保全速性能，同時還卸載了主應用程序處理器。
聯發科 Filogic 880 平臺具有高度可擴展性，具有高速內部和外部接口，包括 10Gbps PCI-Express、5Gbps USB、UART、SD、SPI、PWM、GPIO 和 OTP，可提供豐富的平臺定制機會(huì )。
聯發科MT7988A是世界領先的網絡(luò )處理平臺，可在有線和無線應用中提供高性能和可靠的網絡(luò )體驗。MT7988A包含豐富的連接接口集，包括4個千兆以太網端口。2個UNXGMII接口。4個PCIe接口和2個USB 3.2 接口，MT7988A進一步實現無縫Wi-Fi 7三頻段，2.4 GHz.5GHz和6 GHz連接，其Wi-Fi 7配套芯片具有320mhz帶寬，4096-QAM,MLO,MRU和AFC。
為了滿足快速發展的隧道應用需求，MT7988A配備了聯發科隧道卸載處理器系統(TOPS)，有助于處理各種隧道協議。MT7988A通過精心調整的聯發科TOPS ISA優化網絡(luò )性能，致力于將網絡(luò )傳輸性能提升到高級水平。
應用場景
- 互聯網服務路由器
- Wifi 7 無線路由器
- 4G/5G 無線路由器
- 無線/有線中繼通信網關
- 家庭安全網關
- 智能家居控制網關
- Nas網關
- 網絡(luò )通信應用
- 工業控制及整合通信應用
關鍵特性
- 聯發科(MediaTek) MT7988A (Filogic 880) 四核 Arm Corex-A73,1.8GHz處理器
- 4GB DDR4內存
- 8GB eMMC 存儲
- 128MB SPI-NAND Flash存儲
- Micro SD 卡座
- 2x 10Gbe SFP 光電口(可選： 1x 10Gbe SFP 光電品 和 1x 2.5Gbe 網口)
- 4x Gbe 千兆網口
- 1x USB3.2 接口
- 1x M.2 KEY-B 接口采用 USB3.2 接口連接5G模組
- 1x M.2 KEY-M 接口采用 PCIe3.0 1lane 接口連接 NVME SSD硬盤
- 2x miniPCIe 接口采用 PCIe3.0 2lane 接口連接 Wi-Fi 7 NIC (網絡(luò )接口卡)
- 26 PIN GPIO 擴展
硬件
硬件接口示意圖
WiFi7 iPA 網口模塊支持
BPI-R4 wifi 7 模組采用MediaTek MT7996+MT7995+MT7977A+MT7977B 芯片方案設計
硬件規格
| Banana pi BPI-R4 硬件規格表 | |||
| CPU主控 | MediaTek MT7988A (Filogic 880) 四核Arm Corex-A73,1.8GHz 處理器 | ||
| SDRAM內存 | 4 GB DDR4 內存 | ||
| 板載存儲 | MicroSD (TF) 卡座,8GB eMMC | ||
| GPIO | 26 Pin GPIO, 26 Pin GPIO,支持 UART, I2C, SPI, PWM, I2S.. | ||
| 網絡(luò )接口 | 4 Port 10/100/1000Mbps 千兆網口 | ||
| SFP光電口 | 2x10G SFP光電口或 1x10G SFP 光電口加1x 2.5GbE網口 | ||
| Wifi | Wifi6/Wifi 7 | ||
| mini PCIE | 2x miniPCIe PCIe3.0 接口支持Wi-Fi 7 NIC (網絡(luò )接口卡) | ||
| M.2 interface | 1x M.2 KEY-B 接口采用 USB3.2 支持5G,1x M.2 KEY-M 接口采用PCIe3.0 接口支持NVME SSD硬盤 | ||
| USB | 1xUSB 3.2 接口 | ||
| 按鍵 | Reset 按鍵,WPS 按鍵, boot switch 按鍵 | ||
| Leds燈 | Power status Led and RJ45 Led | ||
| DC 供電 | 12V/5.2A or 19V 3.2A | ||
| 尺寸 | 100.5x148mm | ||
| 重量 | 250g | ||
BPI-R4 wifi7 module use MediaTek MT7996+MT7995+MT7977A+MT7977B chip design.
Wifi 7 module interface
