GrassRouter多鏈路聚合通信設備應用場景

一、車載應用案例

應用場景：車載應用，移動場景，聚合設備應用于通信指揮車，完成車與車之間、車與后方指揮中心之間的聚合無線傳輸。

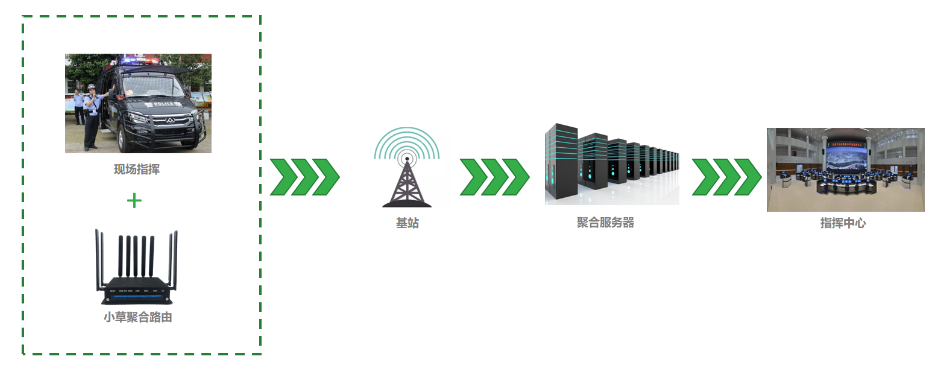

拓?fù)淙缦拢?/span>

方案說明：

1、全省各地市，每地市一臺通信指揮車。

2、視頻會議終端及聚合路由器安裝于車內，車載視頻會議終端通過聚合系統，與指揮中心進行視頻會議業務。

3、聚合平臺、視頻平臺部署于政務云。

4、車內聚合路由器通過多條運營商鏈路聚合的方式，形成高穩定性，高帶寬的無線傳輸鏈路，最大程度保障業務帶寬及穩定性。

5、SIM卡使用運營商APN卡，整個系統在運營商專網內，數據安全性得到了保障。

二、 便攜指揮箱、單兵配合使用

應用場景：聚合系統，半固定場景，配合指揮箱及單兵等，完成現場與后方指揮中心之間的通信。

拓?fù)淙缦拢?/span>

方案說明：

1、室外無線場景。局方需要在前端工作區域，將圖傳、對講、視頻指揮箱等單兵業務設備的數據，通過前端聚合設備，傳輸至后方指揮中心的聚合平臺。

2、現場單兵可通過聚合設備的以太口或WIFI接入網絡。

3、聚合平臺可采用私有化部署或云端部署。

4、聚合平臺將業務數據重組恢復后，轉發至業務平臺。

三、 底層穿透應用場景

應用場景：公/專網廣域虛擬局域網應用。

拓?fù)淙缦拢?/span>

拓?fù)湔f明：

1、聚合設備及對應業務終端分別位于廣州及深圳。

2、兩地聚合設備都注冊于同一聚合平臺。

3、聚合平臺可選擇云部署或私有化部署，本案例部署于云端。

4、當進行業務時，聚合設備將業務IP數據包，封裝為以太網幀的形式，并通過私有VPN通道，以聚合通信的方式傳輸至聚合平臺，聚合平臺還原數據后，同樣以以太網幀的形式轉至目的設備。本質上是通過聚合平臺形成了一個廣域的網橋結構，完成了橫向的底層穿透，業務終端，只要滿足同一地址段，即可直接互訪。

5、所有在同一聚合平臺下的聚合設備，可視為組成了一個虛擬局域網。當兩地的業務終端設置為同一局域網地址段，比如圖示的10.8.0.0/24段，兩地業務終端可完成直接互通。
